Камера разделена горизонтальным экраном (ложным потолком) на сушильное пространство и на рециркуляционный канал, где установлены осевые вентиляторы и калориферы.
Воздушный поток циркулирует по замкнутому контуру. От осевых вентиляторов он проходит в рециркуляционном канале через калориферы, где осуществляется его подогрев. Затем воздух поступает в штабеля, где отдает теплоту древесине и поглощает испаряемую из нее влагу.
Управление режимными параметрами сушильного агента (температура и психрометрическая разность температур) в камере осуществляется системой автоматического регулирования.

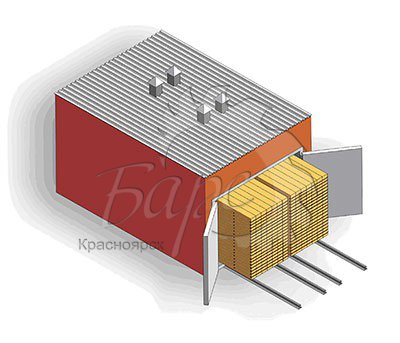

Техническая характеристика камеры ЛСК30
|
Наименование характеристики |
Величина |
|
Тип сушильной камеры |
конвективная |
|
Сушильный агент |
воздух |
|
Циркуляция сушильного агента |
вертикально-поперечная |
|
Режим работы вентиляторов |
реверсивный |
|
Загрузка штабелей в камеру |
продольная, на тележках |
| Габаритные размеры сушильной камеры, мм:
- длина - ширина - высота |
7400 6400 4800 |
|
Размеры штабеля, мм: — длина — ширина — высота |
6500 2000 2600 |
|
Количество штабелей, шт. |
2 |
|
Теплоноситель: — тип — температура, °С |
горячая вода 90 — 105 |
|
Потребляемая тепловая мощность,кВт: — средняя — максимальная |
85 200 |
|
Электрическая мощность, кВт: — блока вентиляторов — общая |
12 15 |
|
Вместимость камеры, м3 усл. |
30,7 |
|
Месячная производительность, м3 усл./месяц |
128 |
|
Годовая производительность, м3 усл./год |
1530 |
Технические характеристики
| Объём сушильной камеры *, м³ | 30 |
| Внутренние размеры (ш×г×в), м | 7400х6400х4800 |
| Вентиляторы, шт×кВТ | 4х3 |
| Кол-во пакетов **, шт. (ш×г×в) | 2 (6500х2000х2600) |
| Кол-во калориферных блоков, шт. | 3 |
| Кол-во трубок в блоке, шт. | - |
| Установленная тепловая мощность ***, кВт | 85 |
