Регулятор температуры и влажности МПР51

Каталог товаров
цена по запросу

Для управления технологическим процессом сушки пиломатериалов разработана система автоматического управления на базе микропроцессорного контроллера МПР51.

На каждом этапе в сушильной камере должны поддерживаться определенные значения температуры и степени насыщенности воздуха, которые обеспечиваются регулированием температуры воды, подаваемой в калорифер, распылением воды в сушильное пространство камеры и воздухообменом через приточно-вытяжные каналы, снабженные регулируемыми заслонками.

Температура по сухому термометру стабилизируется работой трехходового регулирующего клапана, температура по смоченному термометру (или ΔТ = Тсух — Тм) – исполнительным механизмом приточно-вытяжной вентиляции, изменяющим положение заслонок и электромагнитным клапаном, открывающим распыление воды в сушильное пространство камеры.

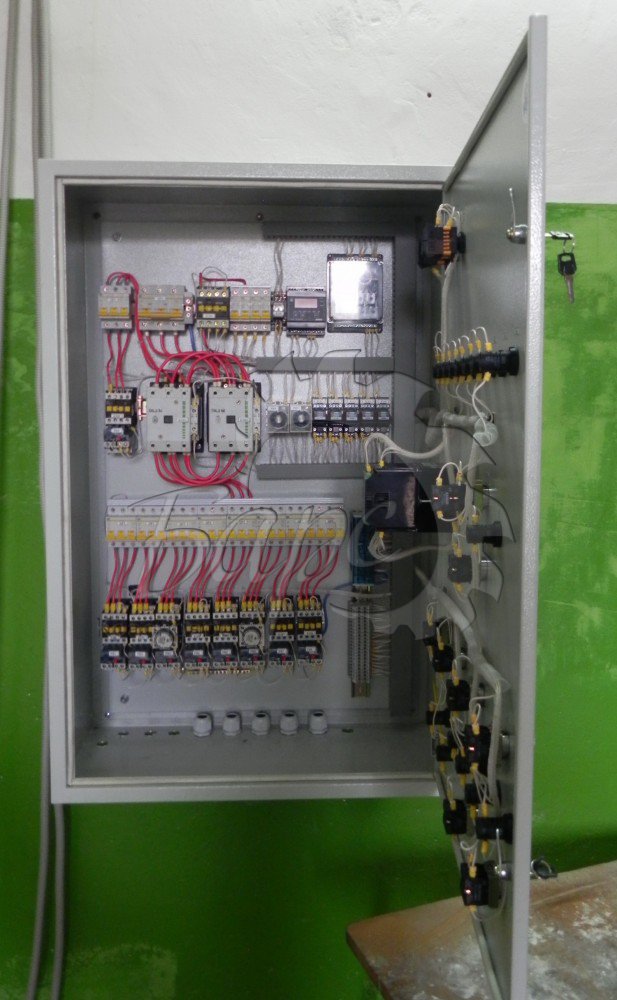

Особенностью заложенной системы регулирования, предопределенной требованиями технологического процесса, является управление ИМ заслонок приточно-вытяжной вентиляции и клапана увлажнения с недопустимостью одновременного их срабатывания. Это обеспечивается соответствующими блокировками в системах управления исполнительными механизмами. Данная особенность технологической установки определила выбор закона регулирования психрометрической разности температур.

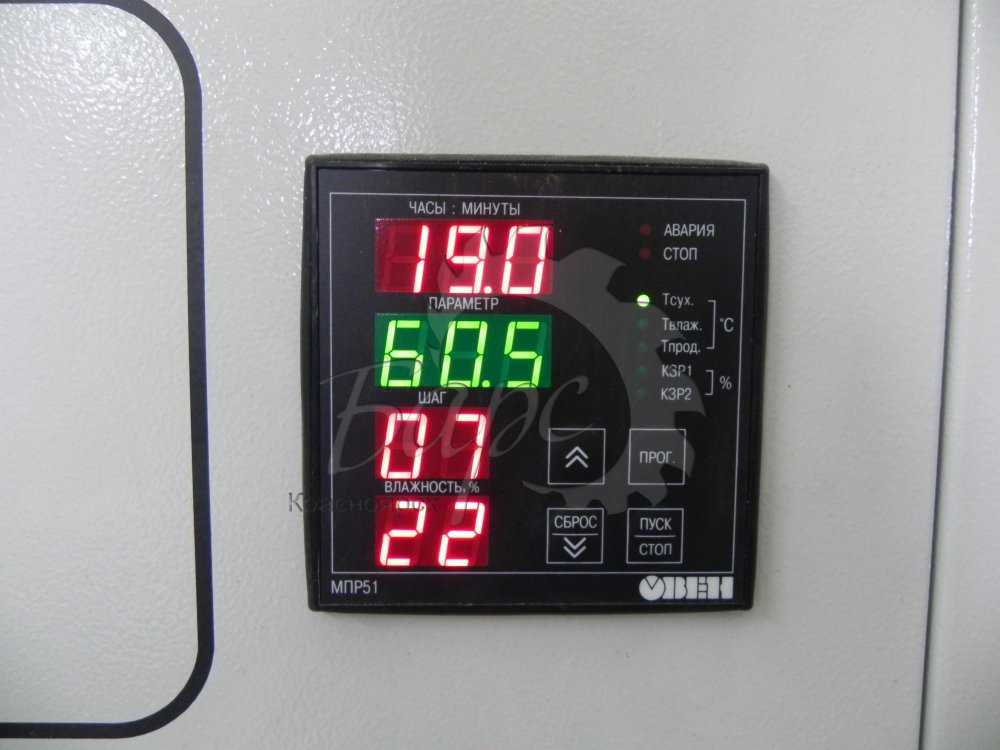

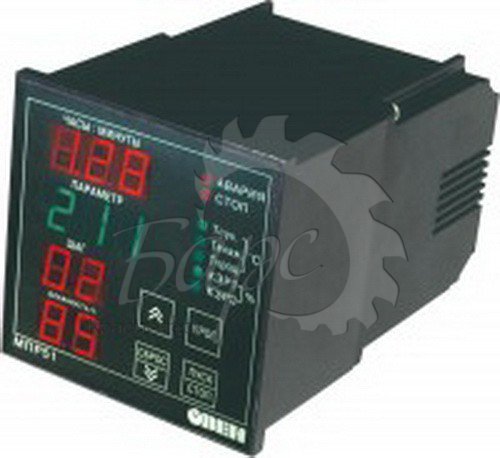

Для автоматической системы управления технологическим режимом в сушильной камере используется микропроцессорный блок МПР51, который имеет в своем составе два ПИД – регулятора, а также позволяет запрограммировать несколько десятков режимов сушки для ведения процесса по времени.

Для изменения направления циркуляции сушильного агента предусмотрен реверс питания двигателей циркуляционных вентиляторов. Для компенсации перепадов температуры при осуществлении реверса сушильного агента предусмотрена установка двух психрометрических блоков по разные стороны от штабелей, показания датчиков снимаются электронным блоком контроля датчиков БКД 2, после чего обработанные данные поступают на аналоговые входы МПР 51.

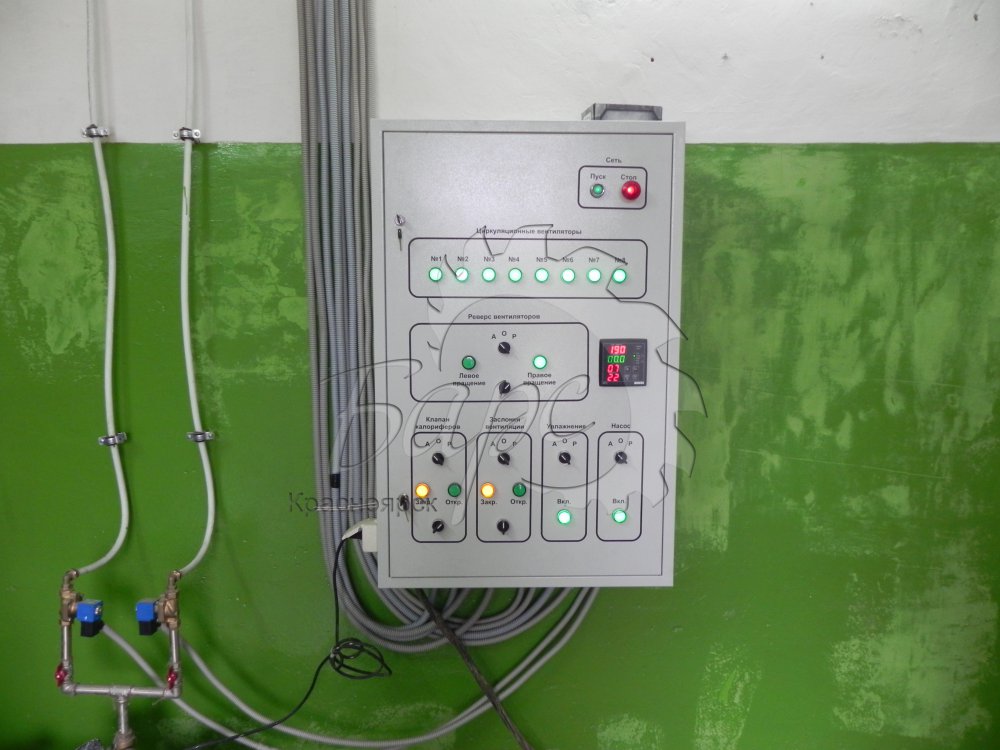

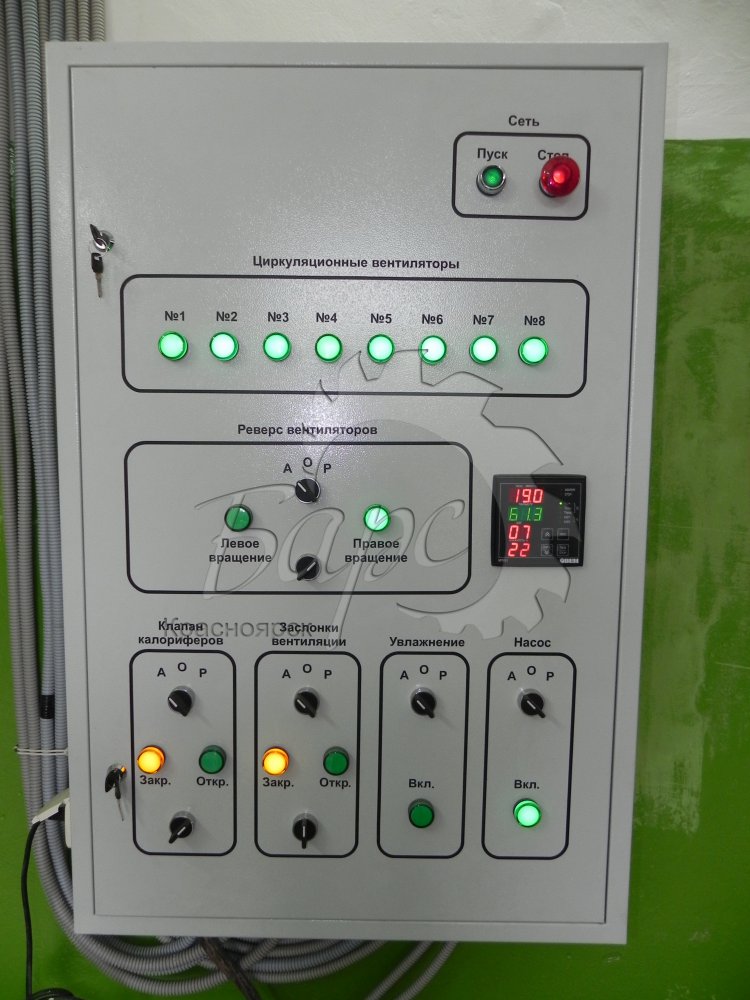

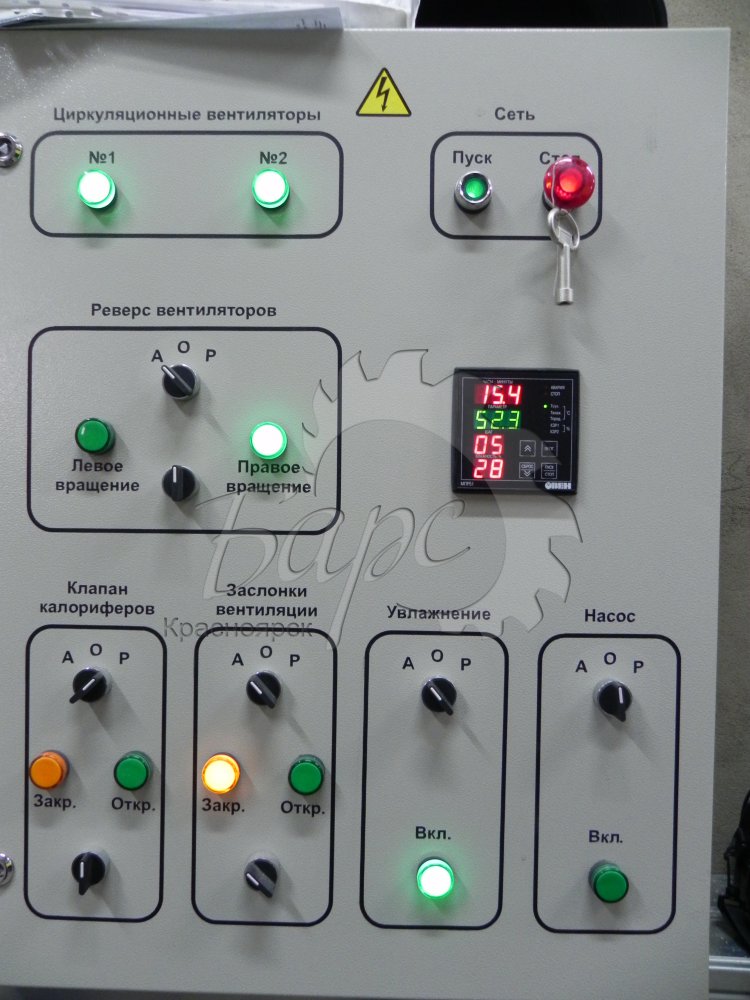

Помимо автоматического управления, предусмотрено ручное управление сушильными камерами.
