Шкаф управления

Каталог товаров
цена по запросу

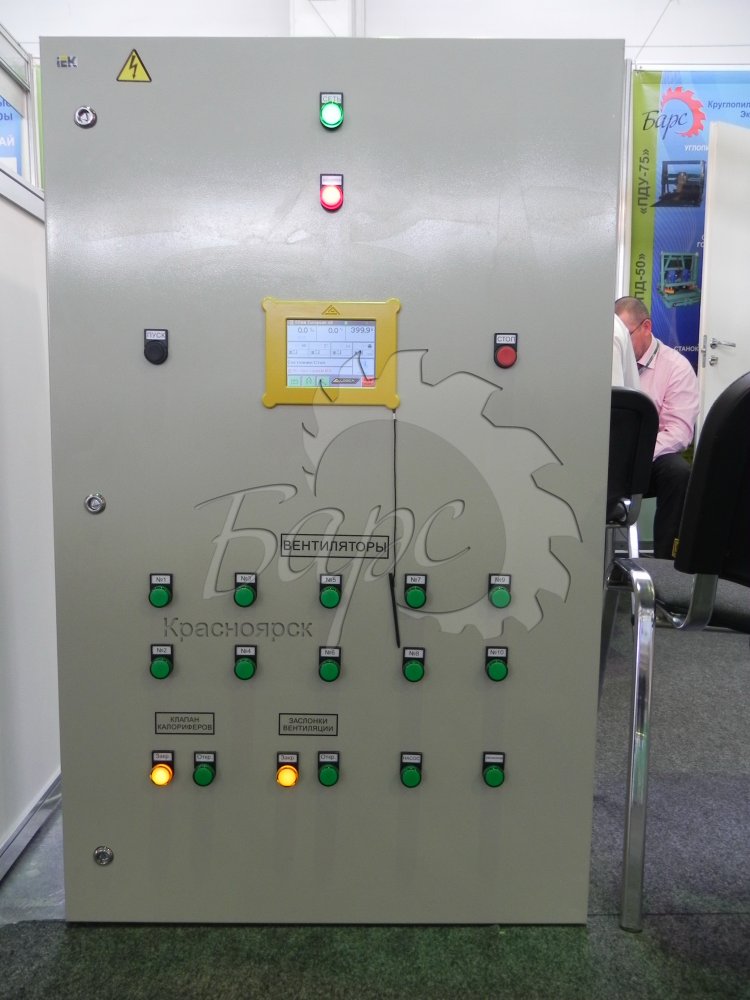

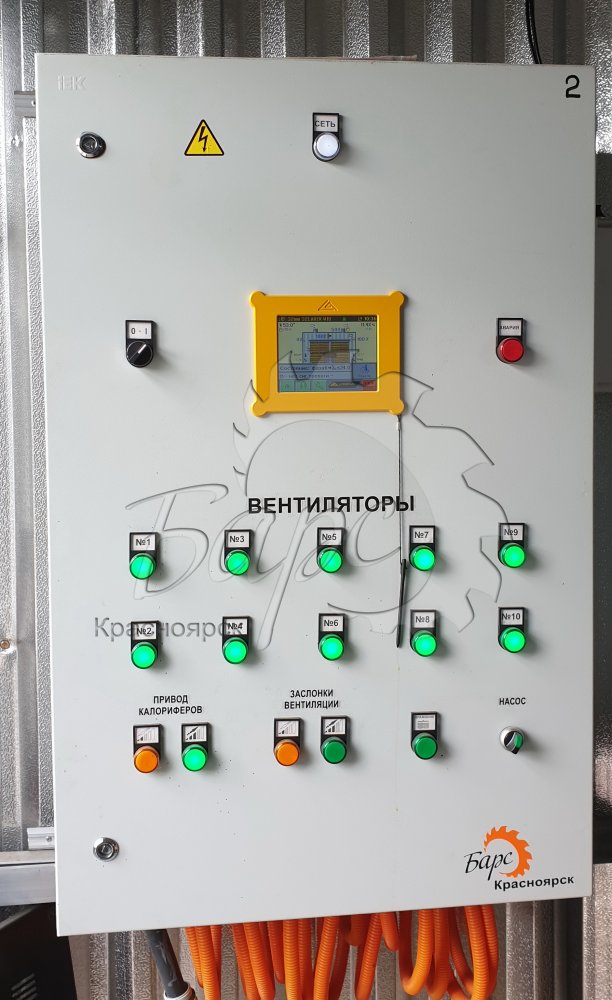

Щит управления предназначен для комплексного управления, регулирования и защиты системы сушильной камеры.

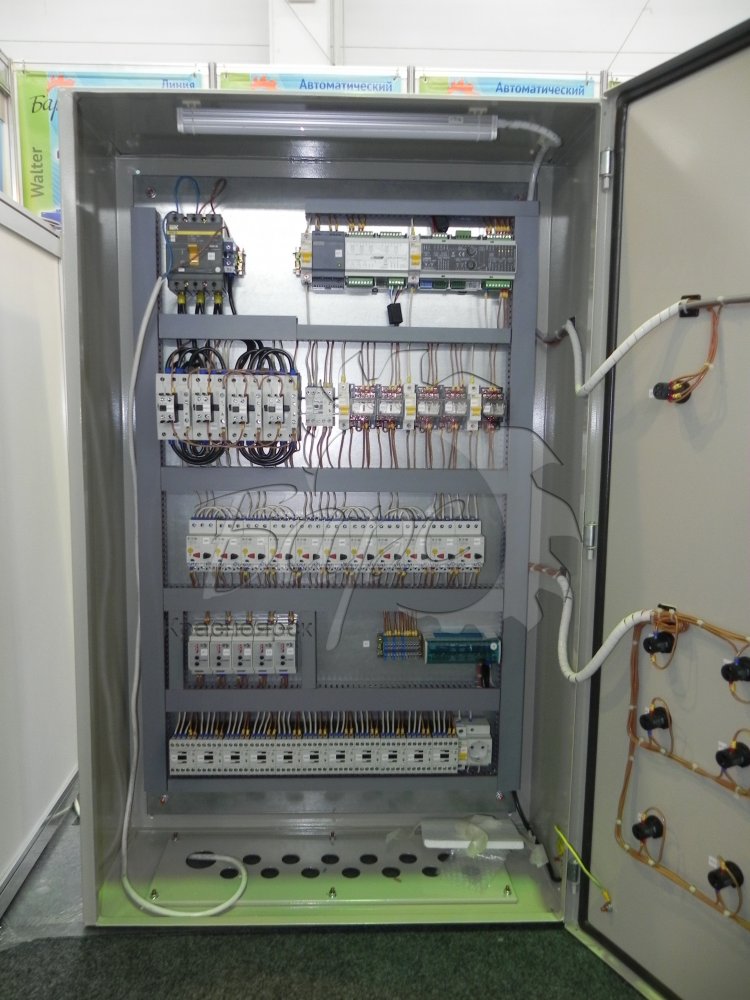

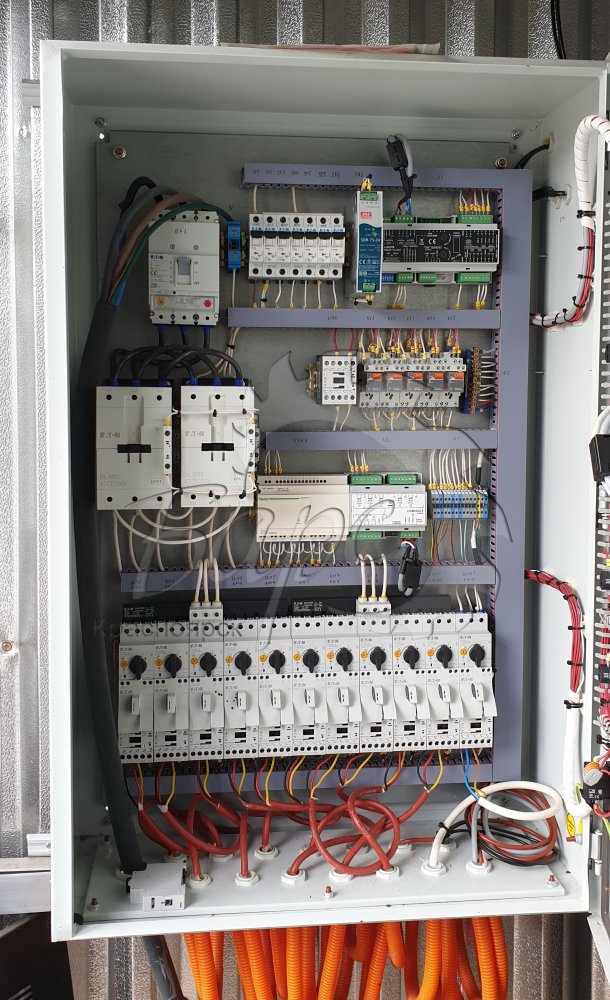

В щите находятся органы управления, программируемый контроллер, силовые компоненты для управления работой приборов системы и устройства защиты.

Щит управления укомплектован панелью управления и датчиками температуры, влажности древесины и равновесной влажности.

Позволяет контролировать и управлять технологическими процессами сушильной камеры автоматически без участия оператора.

Подходит для эксплуатации с контроллерами HOLZMEISTER:  Delphi, Helios, LG38, dTouch, dTouch XL.

Оснащен световой индексацией, полной электрозащитой. Информация о неисправностях, включая характер возникшей проблемы, дату и время, выводится на дисплей.

Основные технические характеристики

Тип применяемого контроллера:                      dTOUCH

Тип регулирования:                                              автоматический

Питание:                                                                  380 В

Дискретность показаний температуры:          ± 0,1 °С

Внешние размеры щита управления:               1000 х 650 х 300 мм

Степень защиты:                                                     IP 54

Диапазон рабочих температур:                           + 10 — + 30 °С

Диапазон измерения температуры сушильной камеры 0 — 130оС

Диапазон измерения влажности древесины 6 — 90% при 25оС

Диапазон измерения равновесной влажности 4-30% при 25оС;

  • 6 датчиков влажности древесины;
  • 2 датчика температуры;
  • 2 датчика ЕМС;
  • цифровой интерфейс: RS485 для подключения сети сушильных камер.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:

  • автоматический цикл сушки состоит из прогрессирующего количества этапов;
  • каждый этап сушки может определяться значением ЕМС, градиентом и длительностью;
  • программное обеспечение состоит из программы начальной загрузки (обновляется только на фабрике изготовителе) и программы управления процессом сушки (обновляется пользователем);
  • управление режимом увлажнения, режимом работы клапаном нагрева, режимом работы воздушных заслонок, режимом работы вентиляторов, реверсом вентиляторов.

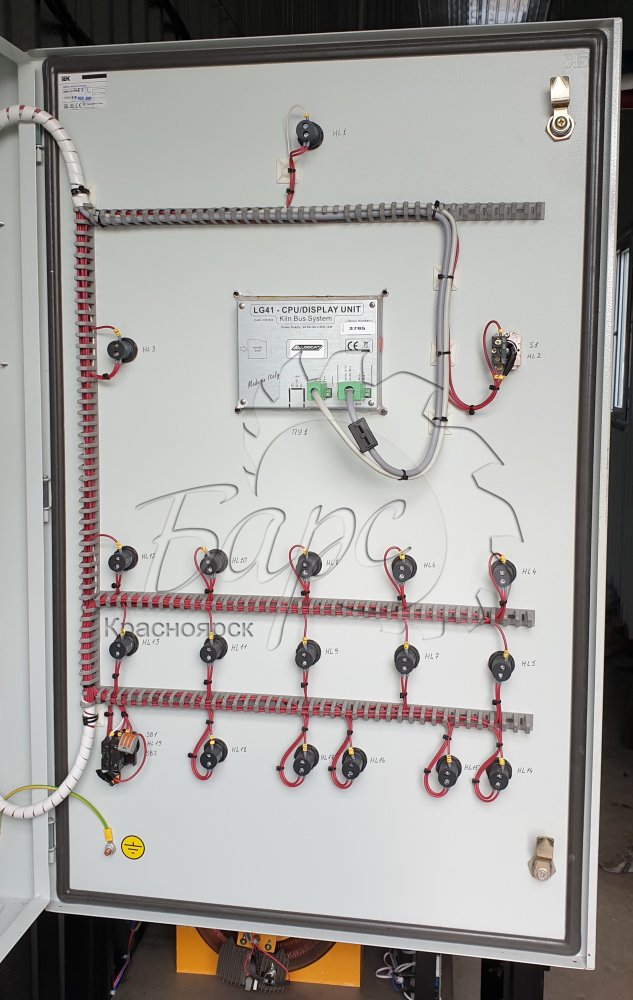

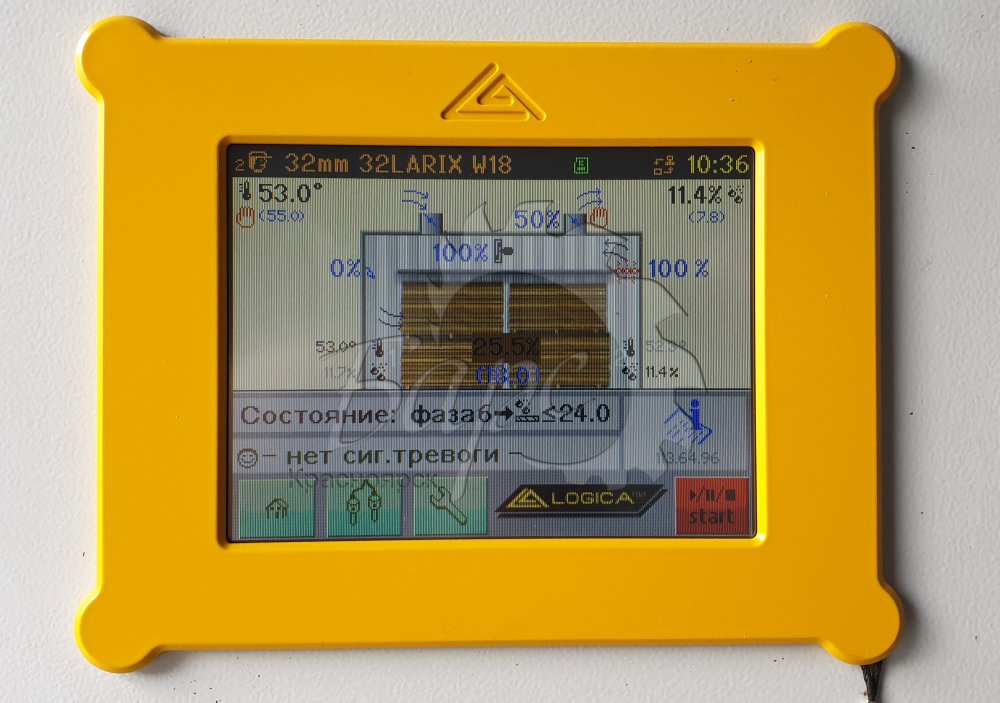

 ДИСПЛЕЙ (LG41)

  • высококонтрастный цветной сенсорный дисплей;
  • эмуляция технологических процессов на дисплее.

Преимущества:

-отслеживание параметров температуры, EMC и WMC в сушильной камере в полностью автоматическом режиме;

-реальное изменение во времени любого параметра;

-пропорциональный контроль устройств регулирования;

-выполнение цикла сушки с заданием средней конечной влажности древесины;

-меню полностью русифицировано;

-система двойного контроля температуры;

-регулировка скорости нагрева (град/час);

-регулировка нагрева EMC-настройка по градиенту;

-хранение в памяти программ сушки с возможностью их изменения в соответствии с требованиями;

-отображение всех параметров сушки на большом экране в виде графических схем и выходных диаграмм;

-аварийная сигнализация при выполнении недопустимых операций;

-надежные и качественные комплектующие европейских производителей;

-ступенчатое включение вентиляторов, защита от перегрузок и замыкани;

-для регулирование процессом сушки дистанционно,  возможность подключения к удаленному рабочему месту ПК и сети интернет.
