Автоматический контроллер dTOUCH

Каталог товаров
цена по запросу

d TOUCH — шаг вперёд в системах управления для сушильных камер, так как он комбинирует продвинутую и гибкую систему управления с новейшими разработками международных экспертов в области сушки древесины.

d TOUCH  был разработан в сотрудничестве с IVALSA, итальянским научно-исследовательским институтом, членом CNR, который включает лабораторию для исследования и тестов сушки древесины.

d TOUCH включает широкий диапазон программ сушки для более 400 разновидностей древесины, включая так же некоторые специальные циклы к поддержанию/изменению естественного цвета древесины, для быстрого высыхания и так далее.

d TOUCH использует эту базу данных, вместе с информацией, полученной от датчиков и задач от пользователя (какое требуется качество, приоритет ко времени или к качеству, особым требованиям), что бы создать каждый раз программу, более подходящую для высыхания пиломатериала согласно определённым потребностям пользователя, потому что только библиотеки программ сушки недостаточно: существуют определённые требования и должны быть программы для удовлетворения их потребностей.
 d TOUCH может автоматически идентифицировать некоторые критические состояния (как замороженный лес, нечувствительный лес и т.д.) и изменить цикл сушки, что бы включить самое подходящее решение от идентифицированной проблемы.

Создание настроенной программы, используя dTOUCH больше не требуется, что бы пользователь узнал о методах сушки и программируемых деталях (температура, влажность, время и т.д.), достаточно "объяснить" системе, что является особыми требованиями, отвечая на некоторые простые вопросы и система создаст самый подходящий цикл.

d TOUCH — система управления с большим потенциалом, который является теперь только в первой стадии его развития и который будет расширен в ближайшем будущем, благодаря сотрудничеству с IVALSA и к экспериментированию на пилотных заводах.

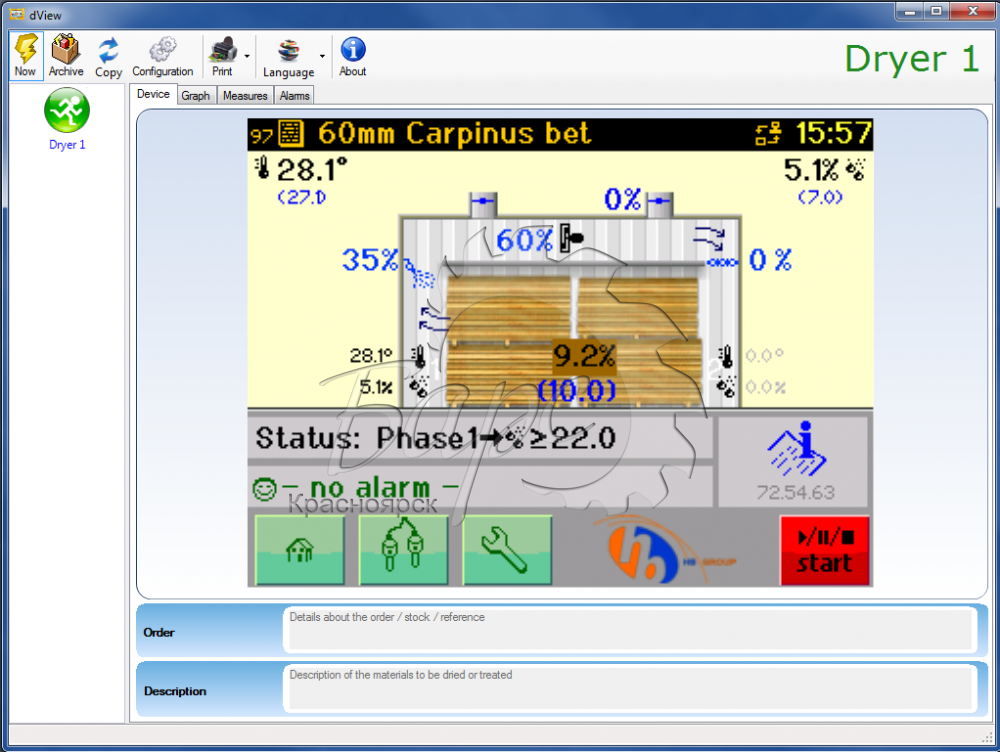

При использовании автоматической функции модернизации (доступный когда существует связь с ПК, управляющим программным обеспечением XYLON), ваша dTOUCH система использует в своих интересах непрерывные усовершенствования, которые будут развиты на этом продукте, очень лёгким и полностью доступным способом.
В дополнение к продвинутым функциям, уже доступным, другие продвинутые функции теперь разрабатываются:

ОЦЕНКА ЦИКЛА СУШКИ

Эта функция, особенно полезна в случае повторных использований программы сушки на материале, имеющем идентичные характеристики (толщина и начальные условия), будет использоваться, что бы оптимизировать циклы сушки согласно определённым особенностям камеры и определённые пользовательские требования. В конце цикла у пользователя будет возможность ответить на несколько вопросов, дать оценку о законченном цикле, d TOUCH, будет использовать эту информацию, что бы изменить текущую программу при последующих сушках.

РЕШЕНИЕ ЗАДАЧ

Новая функция будет использована, что бы сообщить о сомнениях относительно происходящего процесса сушки (таких как долгое время, появляющиеся дефекты и т.д.) через управляемую процедуру ("волшебник") в конце процедуры система автоматически примет самые подходящие меры.

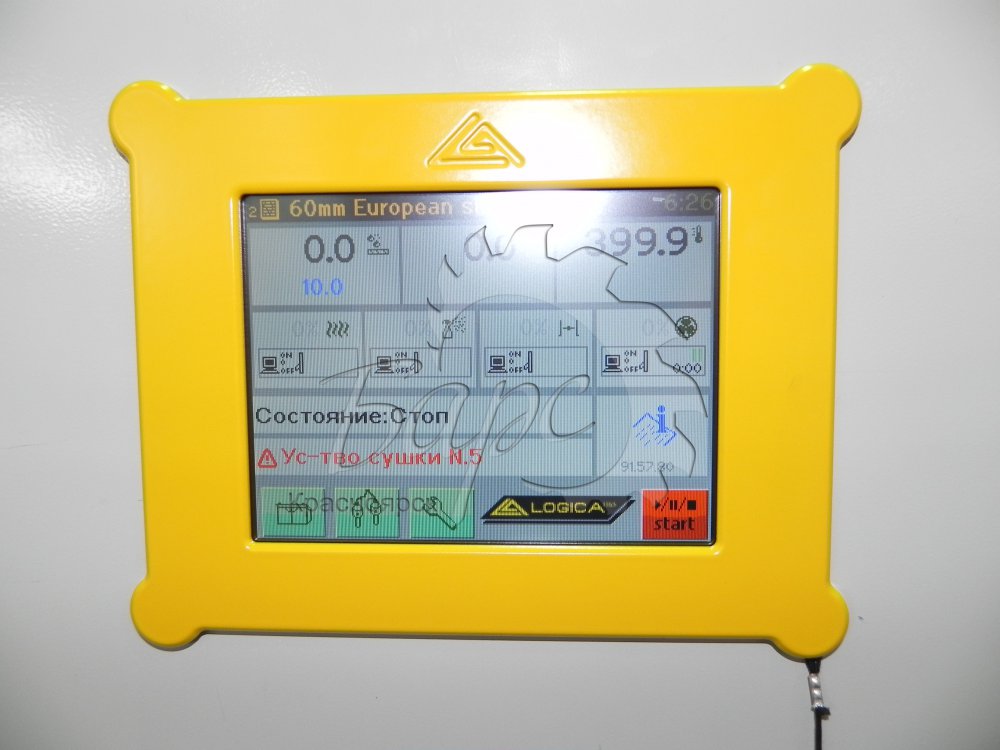

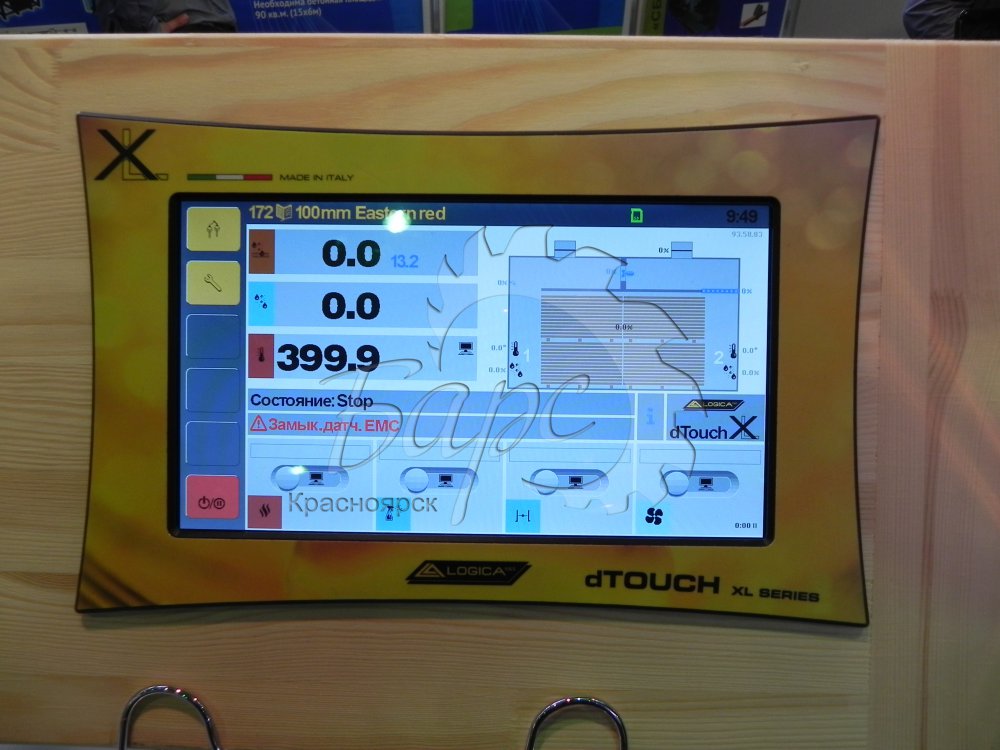

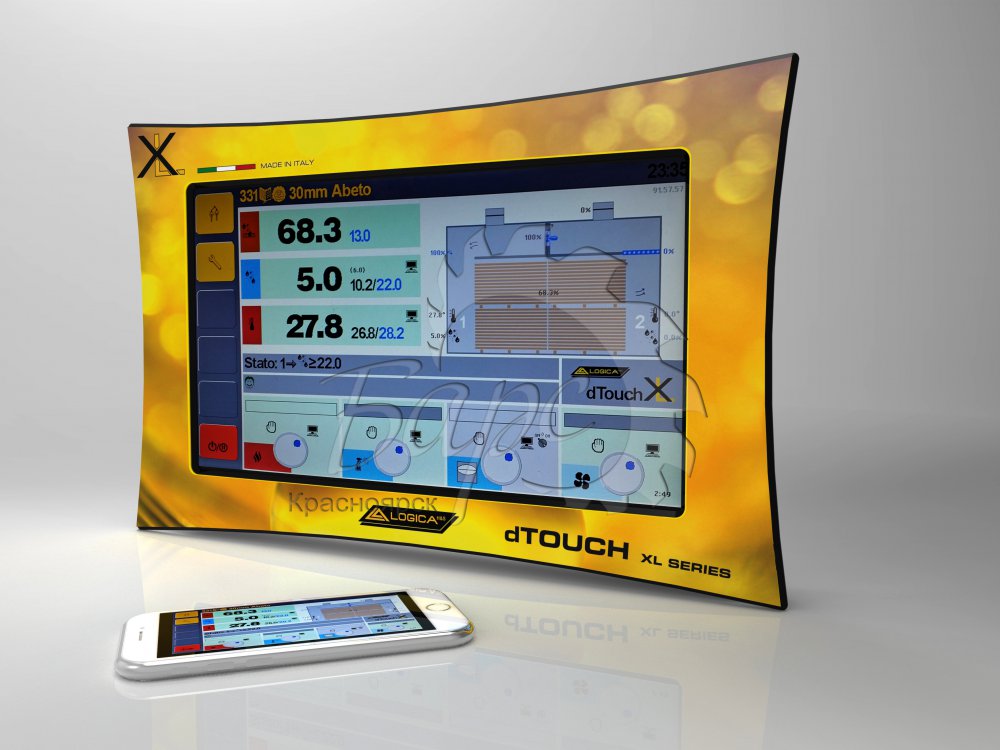

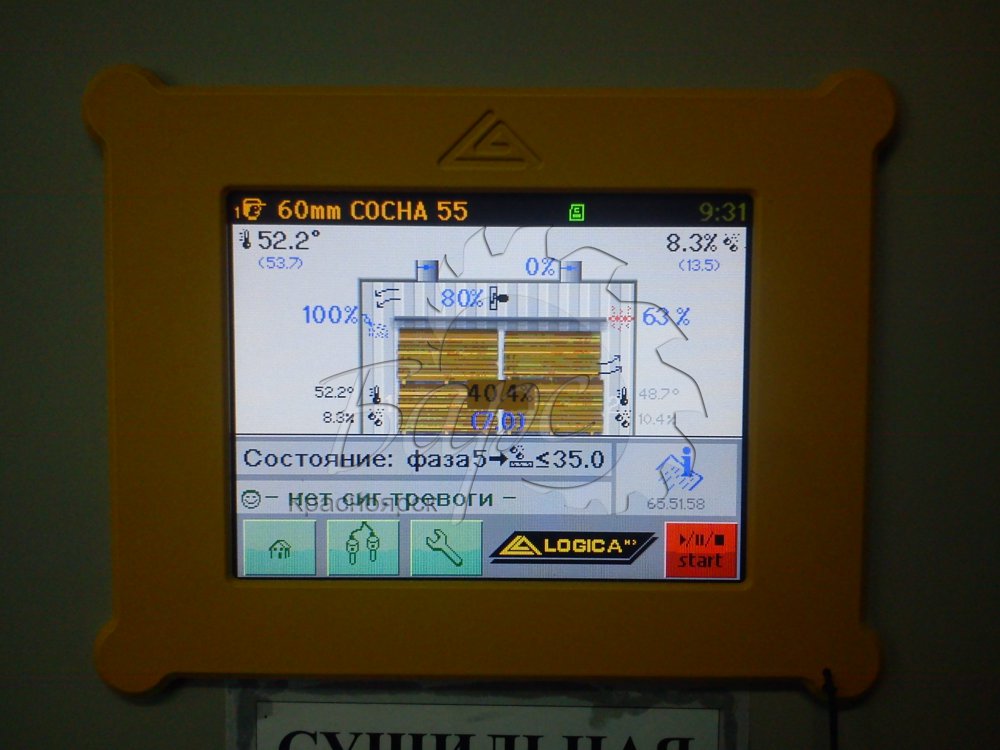

Большими усилиями было достигнуто, предоставление dTOUCH лучший, лёгкий в использовании интерфейс. Система основана на сенсорном, цветном жидкокристаллическом экране. Каждая функция идентифицирована символом, в то время как меню доступно на нескольких языках, в том числе и русском. Все выбираемые функции идентифицированы кнопками или синим цветом. С dTOUCH, единственного прикосновения к экрану достаточно, что бы переключиться с самого полного автоматического управления к самому простому полуавтоматическому способу, без потребности в любом программировании и перестройке.

Будучи основанным на "Kiln Bus" протоколе опроса и передачи информации и команд сушильной камеры, dTOUCH совмести со всеми новыми датчиками и интерфейсами, производимыми фабрикой. Число датчиков и применяемой ими типологии может формироваться по требованию, что бы удовлетворить потребности качественного контроля, включая установление связи с обычными датчиками или датчиками для специального использования, такие как датчики для термообработки ISPM15.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

·        диапазон измерения температуры сушильной камеры 0 — 130оС;

·        диапазон измерения влажности древесины 6 — 90% при 25оС;

·        диапазон измерения равновесной влажности 4-30% при 25оС;

·        6 датчиков влажности древесины;

·        2 датчика температуры;

·        2 датчика ЕМС;

·        цифровой интерфейс: RS485 для подключения сети сушильных камер.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:

·        автоматический цикл сушки состоит из прогрессирующего количества этапов;

·        каждый этап сушки может определяться значением ЕМС, градиентом и длительностью;

·        программное обеспечение состоит из программы начальной загрузки (обновляется только на фабрике изготовителе) и программы управления процессом сушки (обновляется пользователем);

·        управление режимом увлажнения, режимом работы клапаном нагрева, режимом работы воздушных заслонок, режимом работы вентиляторов, реверсом вентиляторов.

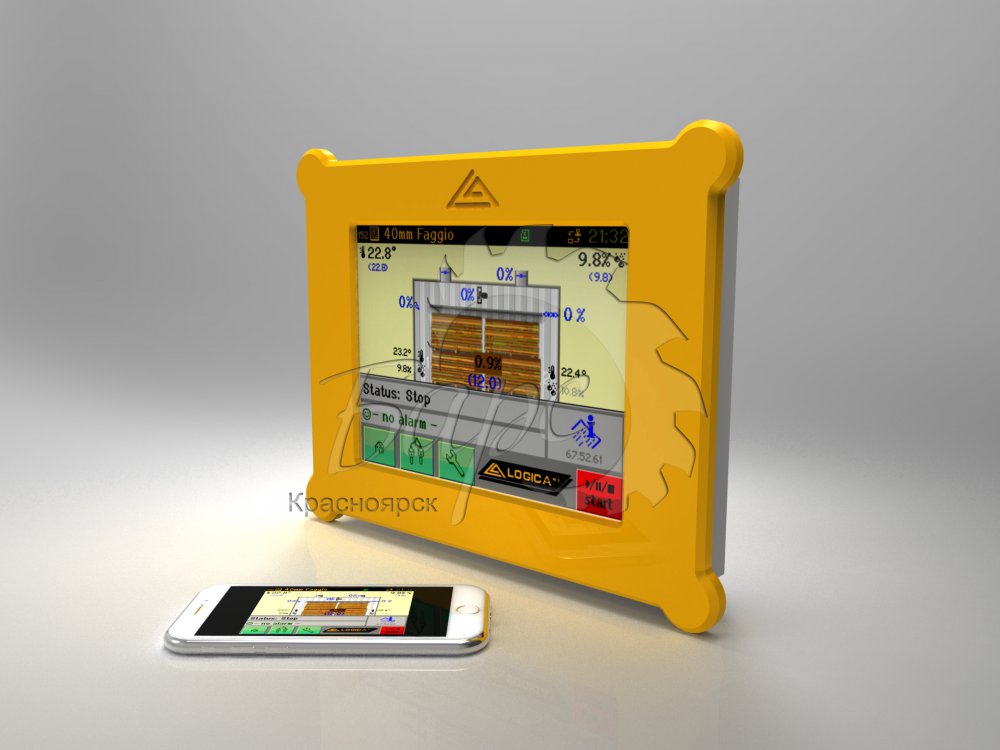

ДИСПЛЕЙ (LG41)

·        высококонтрастный цветной сенсорный дисплей;

·        эмуляция технологических процессов на дисплее.

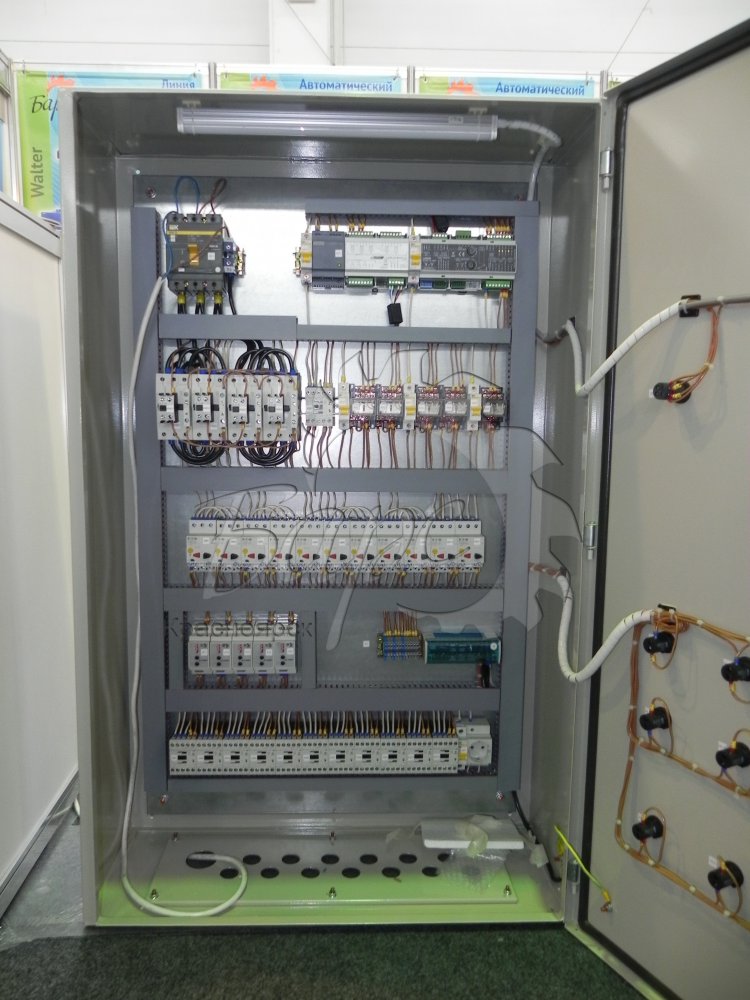

БЛОК КОММУТАЦИИ И РЕЛЕ (LG29)

·        выходные контакты реле для увлажнения, нагрева (открытие + закрытие), воздушных заслонок (открытие + закрытие), вентиляторов, сигнала тревоги (24В 4А — max для всех выходов);

·        аналоговый выход для управления скоростью вентиляторов (0-5 или 0-10В)

·        питание: 24 Vac/dc — 1А

·        интерфейс соединения блоков KILN-BUS

·        Блок измерения (LG25)

·        6 датчиков влажности древесины (6-90% при 25оС, погрешность 0,1%);

·        2 датчика ЕМС (4-30% при 25оС, погрешность 0,1%);

·        2 датчика температуры (0-120оС, погрешность 1оС);

·        цифровой фильтр шумоподавления сети питания (MNR);

·        цифровая автоматическая калибровка);

·        интерфейс соединения блоков KILN-BUS
